滤膜透水性是确保塑料排水板功能的重要指标。滤膜应满足以下要求：必须阻止周围土体出现管涌，防止土颗粒处于悬浮状态；若细小颗粒处于悬浮状态，则允许它通过滤膜的孔隙，尽量避免淤堵现象；滤膜应有相对较高的稳定性；滤膜的使用功能在整个排水阶段均要得到保持。本公司所研发的产品在普通滤膜的基础上，通过采用特制的化学试剂并经特殊工艺再加工，从而改变了滤膜的开孔尺寸，提高了滤膜的渗透系数。滤膜允许细小颗粒穿过，并使余下的较大颗粒在排水板周围形成一种自然土滤层，则土与滤膜的滤层系统处于相对稳定状态。

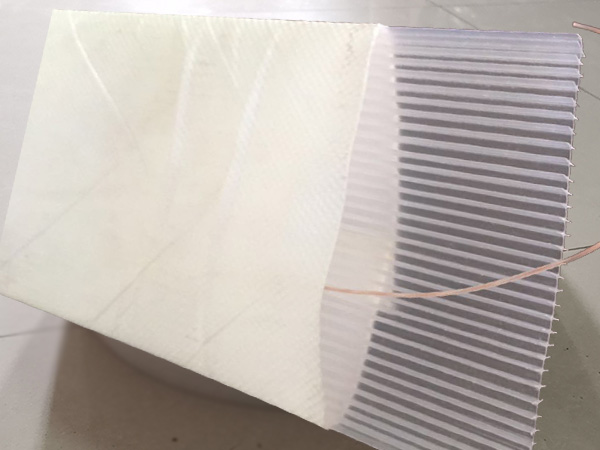

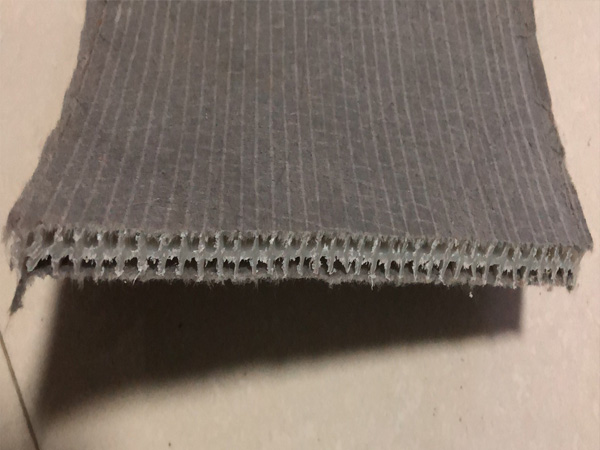

塑料排水板的结构和几何特性是保证提供足够过水条件的基本因素。地基中的水从周围地基土中渗入塑料排水板并从排水板的纵向沟槽中排走。地基上施加的预压荷载及加固土层对排水板造成的侧压力作用使排水板的滤膜受压陷入沟槽内，在地基排水固结过程中，排水板随地基沉降发生弯曲和折曲，这些都会改变排水板过水通道的形状和大小、阻塞水流、降低排水能力。特别是当露头排水板绑扎真空滤管过紧时，排水板一边的水槽 失去作用形成单面排水问题。本公司经多次试验，在生产塑料排水板的芯板过程中增加一道打孔装置，在芯板上合理均匀分布Ф1.0mm的孔洞，纵向分布孔距100mm，横向孔距分布为宽度100mm的排水板孔洞4个，宽度50mm的排水板2-3个。经测试对抗拉强度没有影响，且能达到双面通气通水的效果。
按照上述思路所开发的高渗透双面连通塑料排水板具备如下特点：滤膜渗透性强且防淤堵；排水板双面连通；断面尺寸为50×4mm，属窄型塑料排水板；排水效果稳定良好。
塑料排水板软基处理的应用
一、机具与材料
1、主要机具是塑料插板机。
2、使用材料规格
塑料排水板要求：采用可测深式塑料排水板，厚度为4.5mm，其通水量≥65cm3/s，宽度为10cm。
土工格栅要求：采用包裹式单向土工格栅，设计抗拉强度大于80KN/m。
二、施工工艺流程
施工工艺按以下程序进行：原地面平整→铺设工作垫层→铺设下层砂砾垫层→测量放样→机具 位→塑料排水板穿靴→插入套管→激振锤沉入→拔出套管→截断排水板→机具移位→埋设板头→铺设土工格栅→铺设上层砂砾→填筑路基→超载预压。
三、施工顺序
清基后先铺50cm工作垫层，整平碾压后铺设砂砾垫层30cm，然后进行打设塑料排水板，铺设一层土工格栅，末尾铺30cm砂砾垫层并压实，其上进行路基填筑。
四、施工要点
塑料排水板施工时，利用插板机插入软土地层中，插板时，将排水板经导管上部滚轮，穿入穿带窗，至下端出口与桩靴相连；开动插板机，导管顶住桩靴将排水板插入设计深度；拔出导管，排水板便留在土中，然后剪断，即完成一根排水板的插设。插板作业过程见图1。
①插板作业前先了解地下有无障碍物，然后平整场地。
②在修筑好的工作垫层上铺设30cm砂砾垫层，然后打设排水板。
③施工时严格按照图纸设计的位置、深度25m 和间距1.2m设置，塑料排水板在平面上以正三角形布置。插板机上设有明显的进尺标志，以控制排水板的打设深度。
④塑料排水板需要接长时，剥离滤膜，使芯板顺槽搭好，搭接长度为20cm，然后包好滤膜，用钉板机钉牢。
⑤上拔导管时带出的泥土等不得弃于砂砾垫层上，以免堵塞排水通道。
⑥插好的塑料排水板，铺设一层土工格栅，顶端铺设30cm砂砾垫层。
⑦塑料排水板在插入地基的过程中保证板不扭曲，透水膜无破损和不被污染。板的底部有可靠的锚固措施，以免在抽出保护套管时将其带出。当拔套管将塑料排水板带出长度大于0.5m时，必须重新补打。
⑧塑料排水板插好后顶部露出地面的塑料排水板应埋入砂垫层中，埋入长度应大于0.3m。
五、施工注意事项
①塑料排水板的规格、型号及质量必须符合设计要求，对材料的各项指标进行检测，合格后方可。塑料排水盘带进场后应妥善存放，禁止长时间在阳光下曝晒
②塑料排水管施工前，要对场地进行清表、整平和初步碾压，做好土拱坡，铺设好垫层，为了保持工作面的整洁，根据地形要挖好排水沟，以利排水。
③放样时要根据设计情况准确定位，并在每个孔位插好标记，所用的标记必须做到明显且不易被损坏。
④穿靴，将塑料排水板穿过预制靴头固定架，对折带子长约10cm，固定联结。将靴头套在空心套管端部，固定塑料排水板，并使其在下沉过程中能阻止泥砂进入套管。
⑤严格控制塑料排水板的打设标高，不得出现浅向偏差。
⑥注意调整插板机的水平，以确保插入板的垂直度偏差不大于1.5%。
⑦铺设土工格栅时，应沿线路纵向铺设，必须拉紧、展平与下承层面密贴，不得褶皱、扭曲和损坏。铺设完成并经检查合格后，及时填筑上层砂垫层，不得长时间受阳光直接曝晒。
⑧施工过程中，随时检查、记录，作好原始资料的记录与整理，严格按照施工规范控制施工偏差。
